小称重传感器线路板的生产制造流程

文章来源: 智力创电路板     阅读次数:1192     发表时间:2023-08-22 15:39:47

[导读]:小称重传感器线路板的生产制造流程如下:​1. 设计和规划:根据传感器的功能和要求,制造商进行设计和规划,确定所需的线路板类型和尺寸。2. 选择材料:根据设计要求,选择适合的线路板材料,通常使用的是FR-4玻璃纤维复合材料。

小称重传感器线路板的生产制造流程如下:

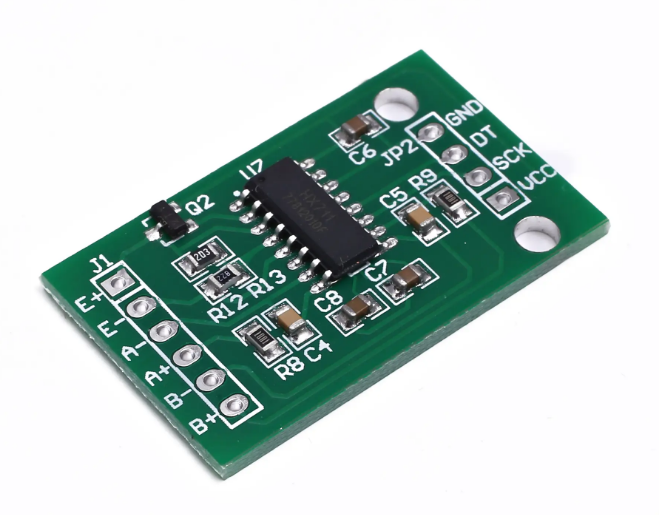

小称重传感器线路板

1. 设计和规划:根据传感器的功能和要求,制造商进行设计和规划,确定所需的线路板类型和尺寸。


2. 选择材料:根据设计要求,选择适合的线路板材料,通常使用的是FR-4玻璃纤维复合材料。


3. 印制线路板(PCB)制造:通过印刷技术在基板上制造线路图案。该过程包括将铜箔层加工成所需的线路形状,在电路板表面覆盖感光胶,并使用紫外线照射来定义线路图案。


4. 化学蚀刻:通过化学蚀刻将不需要的铜箔层剥离,只保留需要的线路。这样可以确保线路不会短路。


5. 击孔:在需要安装组件的位置上钻孔,以便安装电子元件。


6. 组装元件:将电子元件(如电阻、电容、集成电路等)按照设计规格和要求,精确而可靠地安装在线路板上。


7. 焊接:使用焊台或其他焊接设备将组件焊接到线路板上。这可能包括表面贴装技术(SMT)或插件贴装技术(THT)。


8. 测试和质量控制:对制造的线路板进行测试,以确保其正常工作和质量稳定。这些测试可以包括电气测试,功能测试和可靠性测试。


9. 包装和交付:将生产的线路板进行包装,以便在运输和存储过程中保护其安全完整,并准备好交付给客户。


以上是小称重传感器线路板的生产制造流程的一般步骤,具体的流程可能会根据不同制造商和产品的要求有所变化。
