从设计到成品电子产品，小工具，智能手机，家电或电器，等等你想的到看的到的所有电子产品设备。pcb线路板样品非常重要。它允许测试给定的设计，以确定它是否有效。这样就可以调试并纠正任何错误。这在批量生产之前也非常有用。如果没有pcb电路板样品（PCB Prototype），电子电路板和相关产品的大规模生产仍然存在风险。

在复杂的电路板中，轻微的错误可能非常昂贵且耗时很难纠正。错误的设计可能使电子元件的焊接非常困难。指出电路板上的错误点也变得更加困难。因此，在实际生产之前设计PCB 电路板样品打样是明智的，以避免任何未来的风险。

好现在给大家介绍一下什么是PCB电路板（Printed circuit board）？

大多数电子设备和产品都有pcb电路板。印刷电路板（PCB / PWB）是由非绝缘和高度耐热的绝缘材料（如玻璃纤维）制成的板。这些板也称为基板。甲PCB基板可以只具有一个单一层（单层电路板）或多于一个的层（多层电路板）。诸如铜的导电金属用于制造导电通路或迹线以促进电流。一旦PCB焊接完成，它就被称为“印刷电路板”。在焊接电子元件之后，相同的PCB 称为印刷电路板半成品（PCBA）。

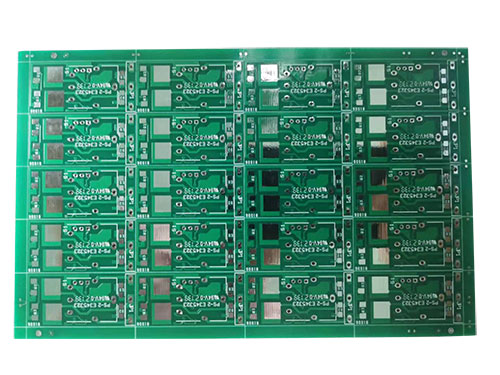

pcb电路板打样

在设计新电路时，在pcb电路板打样之前绘制电路板原理图非常重要。电路板原理图将有助于调试和修复在此过程中出现的任何错误。如果电路板上的电路很简单，可以使用非常简单易懂的样品板。在复杂和定制的电路板的情况下，制作样品pcb板是必须的。

pcb电路板布局的设计软件

要开始制作pcb电路板样品，需要电路板制板资料如：Gerber文件。PCB的布局软件可用于此目的。一个电路板布局软件绘制电路板的布局与所有的痕迹，并指出其中的电子元件会在电路板上进行焊接。PCB布局看起来像一个图表。PCB布局软件允许编辑布局，直到实现所需的布局。

如何制作PCB电路板？

制造PCB电路板涉及几个复杂的过程。

1：菲林晒板：在这个过程中掩模或光掩模用化学蚀刻组合，以从PCB电路板基板中减去铜区。使用CAD PCB软件程序使用照片绘图仪设计创建光掩模。光掩模也是使用激光打印机创建的。

2：层压：多层PCB电路板由多层薄层蚀刻板或迹线层组成，并通过层压工艺粘合在一起。

3：钻孔：PCB电路板的每一层都需要一层连接到另一层的能力; 这是通过钻一个叫做“ VIAS ”的小孔来实现的。钻孔主要通过使用自动计算机驱动的钻孔机完成。

4：焊盘喷锡：将电子元件的焊接点在PCB电路板上的焊盘进行喷锡或化学沉金，以便焊接电子元件。裸铜不易焊接。它要求表面镀有便于焊接的材料。较早的铅基锡用于镀覆表面，但随着R oHS（有害物质限制）合规，现在使用更新的无铅材料如镍和金进行电镀。

5：测试PCB电路板：在将电子元件焊接到PCB电路板上之前，需要对其进行测试。该测试可以使用测试架测试仪或飞针测试，飞针测试仪是其他计算机操作的电路板测试设备。

无论是PCB电路板打样，还是批量制造其制造过程和工艺程序是差不多的，只是制造PCB电路板样品的成本，跟批量制造时所分摊的前期工具成本不一样。
